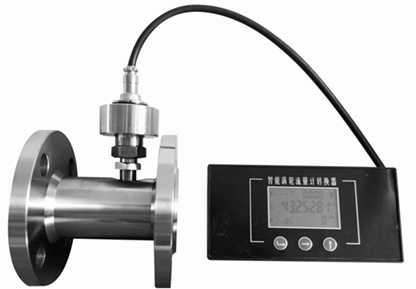

先進技術生產制造的，是液體計量最理想的流量計之一。流量計具有結構簡單、精確度高、安裝維修使用方便等特點。該產品廣泛用于石油、化工、冶金、供水、造紙、環保、食品等領域，適用于測量封閉管道中與不銹鋼、硬質合金不起腐蝕作用，且無纖維、顆粒等雜質的液體。若與具有特殊功能的顯示儀表配套使用，可以進行自動定量控制、超量報警等用途。
一、產品特點：
1．傳感器為硬質合金軸承止推式，不僅保證精度，并且提高耐磨性能。
2．結構簡單、牢固以及拆裝方便。
3．測量范圍寬，下限流速低。
4．壓力損失小，重復性好，精確度高。
5．具有較高的抗電磁干擾和抗振動能力。
二、工作原理：
流體流經傳感器殼體，由于葉輪的葉片與流向有一定的角度，流體的沖力使葉片具有轉動力矩，克服摩擦力矩和流體阻力之后葉片旋轉，在力矩平衡后轉速穩定，在一定的條件下，轉速與流速成正比，由于葉片有導磁性，它處于信號檢測器（由永久磁鋼和線圈組成）的磁場中，旋轉的葉片切割磁力線，周期性的改變著線圈的磁通量，從而使線圈兩端感應出電
脈沖信號，此信號經過放大器的放大整形，形成有一定幅度的連續的矩形脈沖波，可遠傳至顯示儀表，顯示出流體的瞬時流量和累計量。在一定的流量范圍內，脈沖頻率f與流經傳感器的流體的瞬時流量Q成正比，流量方程為：Q=3600×f/k;
式中：
f——脈沖頻率[Hz]；
k——傳感器的儀表系數[1/m3]，由校驗單給出。若以[1/L]為單位
Q——流體的瞬時流量（工作狀態下）[m3/h]；
3600——換算系數。
每臺傳感器的儀表系數由制造廠填寫在檢定證書中，k值設入配套的顯示儀表中，便可顯示出瞬時流量和累積總量。
三、主要技術性能：
1.公稱通徑：（4～200）mm基本參數見表一；
2.介質溫度：（-20～80）℃、（-20～120）℃；
3.環境溫度：（-20～55）℃；
4.準 確 度：±0.2%、±0.5%、±1％；
5.檢出器信號傳輸線制：三線制電壓脈沖（三芯屏蔽電纜）；
6.供電電源：電壓：12V±0.144V, 電流：≤10mA；
7.輸出電壓幅值：高電平≥8V，低電平≤0.8V；
8.傳輸距離：傳感器至顯示儀表的距離可達250米；
9.現場顯示型供電電源：3V（鋰電池供電，可連續使用3年）；
10.顯示方式：現場液晶顯示瞬時流量和累計流量；
11.現場顯示帶信號輸出供電電源：24V；4～20mA兩線制電流輸出，遠傳距離500米。
基本參數
|
執行標準 |
渦輪流量傳感器（JB/T9246-1999） |
|
儀表口徑及連接方式 |
4、6、10、15、20、25、32、40采用螺紋連接
（15、20、25、32、40）50、65、80、100、125、150、200采用法蘭連接 |
|
精度等級 |
±1%R、±0.5%R、±0.2%R（需特制） |
|
量程比 |
1:10；1:15；1:20 |
|
傳感器材質 |
304不銹鋼、316（L）不銹鋼等 |
|
使用條件 |
介質溫度：-20℃～+120℃ 環境溫度：-20℃～+60℃
相對濕度：5%~90% 大氣壓力：86KPa~106KPa |
|
信號輸出功能 |
脈沖信號、4~20mA信號 |
|
通訊輸出功能 |
RS485通訊、HART協議等 |
|
工作電源 |
A.外電源：+24VDC±15%，紋波≤±5%，適用于4-20mA輸出、脈沖輸出、RS485等
B.內電源：1組3.0V10AH鋰電池，電池電壓在2.0V~3.0V時均可正常工作。 |
|
信號線接口 |
基本型：霍斯曼接頭或自帶三芯線纜；防爆型：內螺紋M20×1.5 |
|
防爆等級 |
ExdIIBT6或ExdIICT4 |
|
防護等級 |
IP65或更高（可訂制） |
2.流量范圍及工作壓力
|
儀表口徑
（mm） |
正常流量范圍（m3/h） |
擴展流量范圍（m3/h） |
常規連接方式
與耐壓等級 |
特制耐壓等級（MPa）
（法蘭夾裝） |
|
DN 4 |
0.04～0.25 |
0.04～0.4 |
螺紋連接/6.3MPa |
10、16、25 |
|
DN 6 |
0.1～0.6 |
0.06～0.6 |
螺紋連接/6.3MPa |
10、16、25 |
|
DN 10 |
0.2～1.2 |
0.15～1.5 |
螺紋連接/6.3MPa |
10、16、25 |
|
DN 15 |
0.6～6 |
0.4～8 |
螺紋連接/6.3MPa
法蘭連接/2.5MPa |
4.0、6.3、10、16、25 |
|
DN 20 |
0.8～8 |
0.45～9 |
螺紋連接/6.3MPa
法蘭連接/2.5MPa |
4.0、6.3、10、16、25 |
|
DN 25 |
1～10 |
0.5～10 |
螺紋連接/6.3MPa
法蘭連接/2.5MPa |
4.0、6.3、10、16、25 |
|
DN 32 |
1.5～15 |
0.8～15 |
螺紋連接/6.3MPa
法蘭連接/2.5MPa |
4.0、6.3、10、16、25 |
|
DN 40 |
2～20 |
1～20 |
螺紋連接/6.3MPa
法蘭連接/2.5MPa |
4.0、6.3、10、16、25 |
|
DN 50 |
4～40 |
2～40 |
法蘭連接/2.5MPa |
4.0、6.3、10、16、25 |
|
DN 65 |
7～70 |
4～70 |
法蘭連接/2.5MPa |
4.0、6.3、10、16、25 |
|
DN 80 |
10～100 |
5～100 |
法蘭連接/2.5MPa |
4.0、6.3、10、16、25 |
|
DN 100 |
20～200 |
10～200 |
法蘭連接/1.6MPa |
2.5、4.0、6.3、10、16、25 |
|
DN 125 |
25～250 |
13～250 |
法蘭連接/1.6MPa |
2.5、4.0、6.3、10、16 |
|
DN 150 |
30～300 |
15～300 |
法蘭連接/1.6MPa |
2.5、4.0、6.3、10、16 |
|
DN 200 |
80～800 |
40～800 |
法蘭連接/1.6MPa |
2.5、4.0、6.3、10、16 |
渦輪流量計選型表
|
型 號 |
說 明 |
|
ABGLW |
□ |
/□ |
/□ |
/□ |
/□ |
/□ |
/□ |
|
公稱通徑 |
4 |
|
|
|
|
|
|
4mm |
|
6 |
6mm |
|
10 |
10mm |
|
15 |
15mm |
|
20 |
20mm |
|
25 |
25mm |
|
32 |
32mm |
|
40 |
40mm |
|
50 |
50mm |
|
65 |
65mm |
|
80 |
80mm |
|
100 |
100mm |
|
125 |
125mm |
|
150 |
150mm |
|
200 |
200mm |
|
儀表類型 |
N |
傳感器型：+12V或24V供電，輸出三線制脈沖信號 |
|
A |
變送器型：+24V供電，輸出二線制4～20mA |
|
B |
智能型：鋰電池供電，現場顯示無信號輸出 |
|
C |
智能型：+24V供電，現場顯示并輸出二線制4～20mA |
|
C1 |
智能型：+24V供電，現場顯示并帶有RS485通訊協議 |
|
C2 |
智能型：+24V供電，現場顯示并帶有HART通訊協議 |
|
精度等級 |
05 |
0.5級 |
|
10 |
1.0級 |
|
02 |
0.2級（協商訂貨，生產周期較長） |
|
渦輪類型 |
W |
擴展測量范圍 |
|
S |
標準測量范圍 |
|
儀表材質 |
S |
304不銹鋼 |
|
L |
316（L）不銹鋼 |
|
防爆等級 |
N |
非防爆型 |
|
E |
防爆型，ExdⅡBT6 |
