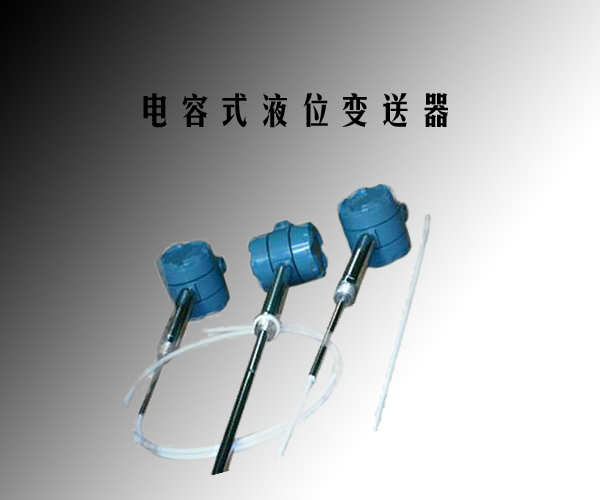

HYLDR系列電容式液位變送器
概述：
HYLDR系列射頻電容式液位變送器依據電容感應原理，當被測介質浸汲測量電極的高度變化時，引起其電容變化。它可將各種物位、液位介質高度的變化轉換成標準電流信號，遠傳至操作控制室供二次儀表或計算機裝置進行集中顯示、報警或自動控制。其良好的結構及安裝方式可適用于高溫、高壓、強腐蝕，易結晶，防堵塞，防冷凍及固體粉狀、粒狀物料。液位計可測量強腐蝕型介質的液位，測量高溫介質的液位，測量密封容器的液位，與介質的粘度、密度、工作壓力無關。
HYLDR系列射頻電容式液位變送器廣泛應用于電力、冶金、石油、化工、建材、造紙、食品、制藥、熱處理和水處理等各種工業現場。并可與HY其它系列的儀表配套使用，實現高速穩定的自動化控制。
功能特點：
1、結構簡單，無任何可動或彈性元部件，因此可靠性極高，維護量極少。一般情況下，不必進行常規的大、中維修。
2、多種信號輸出，方便不同系統配置。
3、適用于高溫高壓容器的液位測量，且測量值不受被測液體的溫度、比重及容器的形狀、壓力影響。
4、特別適用于酸、堿等強腐蝕性液體的測量。
5、完善的過流、過壓、電源極性保護。
技術指標：
1、檢測范圍：0.01~100m
2、承壓范圍：-0.1MPa~2.5MPa
3、探極耐溫：-50~150℃
4、環境溫度：-20~60℃
5、儲存溫度：-55℃~80℃
6、輸出信號：4～20mA、4～20mA疊加HART通訊、485通訊、CAN總線通訊。
7、供電電壓：12~28VDC（需安全供電）
8、固定方式：螺紋安裝M20×1.5、M27×2，法蘭安裝DN25、DN40、DN50（特殊規格可按要求定制）。
9、接濕材質：316不銹鋼、1Gr18Ni19Ti或聚四氟乙烯
10、長期穩定性：≤0.2%FS/年
11、溫度漂移：≤0.02%FS/℃（在0～70℃范圍內）
12、防爆等級：本安ExiaⅡC T6，隔爆ExdⅡC T5
13、防護等級：IP67
14、本安參數：Ui：28VDC，Ii：93mA，Pi：0.65W，Ci：0.042uf， Li：0mH
儀表接線：
變送器為標準二線或三線制儀表，電源（信號）端子位于儀表殼體內的接線側，信號線應使用屏蔽線或兩根紐在一起的雙絞線，盡量不要與其它電源線一起通過線管或明線槽，也不可在大功率設備附近穿過。
安裝與調試：
纜式和桿式液位變送器具有多種安裝固定方式，以適應不同現場情況。當現場不能夠提供M20×1.5的內螺紋或法蘭等工藝設施時，可選擇墻壁安裝式、水平管架式和垂直管架式等三種安裝方式可選擇，使您在現場安裝時得心應手。在測量流動性較大的介質時，為防止傳感器劇烈擺動，用戶可選用配重附件，以起到穩定傳感器的作用，加配重時一定要要把配重物體放入容器底部，以免拉壞傳感導線。在現場環境較惡劣時，用戶應選用傳感器防護罩來保護傳感器，以免被異物損壞或影響測量的準確性。使用桿式液位變送器時，如果不是金屬容器，則需要把變送器的外殼用一根導線接入容器的底部，否則測量不準確。
產品若需要現場調整可采取以下方法：
方法1：采用智能電路的調試方法：
現場調零------當液位位處于最低位時，同時按住“Z”鍵和“S”鍵8秒鐘后同時松開，再將“Z”鍵按一下，輸出電流自動調整到4mA。
現場調滿------當液位處于最高位時，同時按住“Z”鍵和“S”鍵8秒鐘后同時松開，再將“S”鍵按一下，輸出電流自動調整到20mA。
方法2：采用模擬電路的調試方法：
當液位在下限時，用螺絲刀緩慢旋轉“Z”電位器，觀察電流表的讀數接近4mA。
當液位在上限時，用螺絲刀緩慢旋轉“S”電位器，觀察電流表的讀數接近20mA。
如此反復2-3次以上，直到零點和量程都分別為準確的4mA和20mA。
調整好后，應將變送器的蓋子擰緊。
HYLDR系列射頻電容式液位變送器選型表：
|
代號 |
名稱 |
|
HYLDR |
射頻電容式液位變送器 |
|
|
代號 |
介質 |
|
F |
腐蝕性介質 |
|
N |
非腐蝕性介質 |
|
|
代號 |
介質溫度 |
|
T |
高溫 |
|
L |
常溫 |
|
|
代號 |
測量形式 |
|
P |
纜式測量 |
|
B |
桿式測量 |
|
|
代號 |
精度 |
|
B |
0.25%F.S |
|
C |
0.5%F.S |
|
|
代號 |
安裝形式 |
|
1 |
M20×1.5安裝螺紋 |
|
2 |
M27×2安裝螺紋 |
|
3 |
法蘭安裝 |
|
4 |
特殊安裝（用戶給定） |
|
|
代號 |
表頭形式 |
|
M0 |
無 |
|
M1 |
指針表頭 |
|
M2 |
數字表頭 |
|
|
代號 |
防爆方式 |
|
I |
本安防爆 |
