法蘭取壓碳鋼材質孔板是測量流量的差壓發生裝置，配合各種差壓計或差壓變送器可測量管道中各種流體的流量，其采用碳鋼作為管道材質、不銹鋼為節流體材質。節流裝置包括孔板，噴嘴等。節流裝置的使用歷史悠久，在國際，國內都已標準化。節流裝置是差壓測量時一次元件，人們利用它在管道內使流體產生壓差。利用導壓管把節流裝置前后產生的壓差傳送給差壓變送器，再輸入到二次儀表，便顯示出管道內流體的瞬時流量或累計流量。利用調節儀表也可以對流量進行調節。節流裝置結構簡單，測量準確，使用可靠，檢修、維護都很方便。節流裝置包括環室孔板、噴嘴、威力巴、阿牛巴等。節流裝置與差壓變送器配套使用，可測量液體、蒸汽、氣體的流量，它廣泛應 用于石油、化工、冶金、電力、輕工等部門。
孔板工作原理

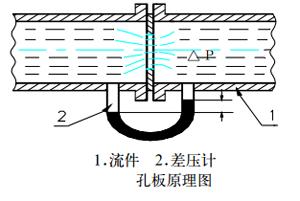

孔板是人為的在介質流通的管道內造成節流（如圖所示）。充滿管道的流體，當它們流經管道內的節 流裝置時，流束將在節流裝置的節流件處形成局部收縮，從而使流速增加，靜壓力低，于是在節流件前后便產生了壓力降，即壓差，介質流動的流量越大，在節流件 前后產生的壓差就越大，所以可以通過測量壓差來衡量流體流量的大小。這種測量方法是以能量守衡定律和流動連續性定律為基準的。

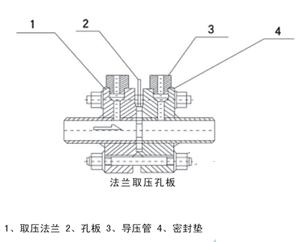

孔板流量計結構
孔板流量計特點
▲節流裝置結構易于復制，簡單、牢固，性能穩定可靠，使用期限長，價格低廉。
▲孔板計算采用國際標準與加工。
▲應用范圍廣，全部單相流皆可測量，部分混相流亦可應用。
▲標準型節流裝置無須實流校準，即可投用。
孔板技術參數
法蘭取壓碳鋼材質孔板
公稱通徑
≥DN200mm
公稱壓力 PN0.6 1.0 1.6 2.5 4.0MPa
材質 法蘭管道材質采用合金鋼，節流件材質為不銹鋼
法蘭取壓碳鋼材質孔板
公稱管徑 ≥DN200mm
公稱壓力 PN0.6 1.0 1.6 2.5 4.0MPa
材質 法蘭管道材質采用合金鋼，節流件材質為不銹鋼
孔板流量計應用范圍
孔板流量計應用及其廣泛，流量測量技術與儀表的應用大致有以下幾個領域。
一，工業生產過程
流量儀表是過程自動化儀表與裝置中的大類儀表之一，它被廣泛適用于冶金、電力、煤炭、化工、石油、交通、建筑、輕紡、食品、醫藥、農業、環境保護及人民日常生活等國民經濟各個領域，是發展工農業生產，節約能源，改進產品質量，提高經濟效益和管理水平的重要工具在國民經濟中占有重要的地位。在過程自動化儀表與裝置中，流量儀表有兩大功用：作為過程自動化控制系統的檢測儀表和測量物料數量的總量表。
二，能源計量
能源分為一次能源（煤炭、原油、煤層氣、石油氣和天然氣）、二次能源（電力、焦炭、人工燃氣、成品油、液化石油氣、蒸汽）及載能工質（壓縮空氣、氧、氮、氫、水）等。能源計量是科學管理能源，實現節能降耗，提高經濟效益的重要手段。流量儀表是能源計量儀表的重要組成部分，水、人工燃氣、天然氣、蒸汽和油品這些常用的能源都使用著數量極其龐大的流量計，它們是能源管理和經濟核算不可缺少的工具。
三，環境保護工程
煙氣，廢液、污水等的排放嚴重污染大氣和水資源，嚴重威脅人類生存環境。國家把可持續發展列為國策，環境保護將是21世紀的最大課題�？諝夂退奈廴疽玫娇刂�，必須加強管理，而管理的基礎是污染量的定量控制。
我國是以煤為主要能源的國家，全國有上百萬個煙囪不停地向大氣排放煙氣。煙氣排放控制是根治污染的重要項目，每個煙囪必須是安裝煙氣分析儀表和流量計，組成連櫝排放監視系統。煙氣的流量沆量有很大因難，它的難度為煙囪尺寸大且形狀不規則，氣體組分變化不定，流速范圍大，臟污，灰塵，腐蝕，高溫，無直管段等。
四，交通運輸
有五種方式：鐵路公路、航空、水運、和管道運輸。其中管道運輸雖早已有之，但應用并不普遍。隨著環保問題的突出，管道運輸的特點引起人們的重視。管道運輸必須裝備流量計，它是控制、分配和調度的眼睛，亦是安全監沒和經濟核算的必備工具。
五，生物技術
21世紀將迎來生命科學的世紀，以生物技術為特征的產業將獲得迅速發展。生物技術中需監測計量的物質很多，如血液，尿液等。儀表開發的難度極大，品種繁多。
六，科學實驗
科學實驗需要的流量計不但數量多，且品種極其繁雜。據統計流量計100多種中很大一部分是應科研之需用的，它們并不批量生產，在市面出售，許多科研機構和大企業皆設專門小組研制專用的流量計。
七，海洋氣象，江河湖泊
這些領域為敞開流道，一般需檢測流速，然后推算流量。流速計和流量計所依據的物理原理及流體力學基礎是共通的但是儀表原理及結構以及使用條件有很大差別。
（一）孔板安裝的基本要求：
1、孔板在安裝前應檢查節流裝置編號和尺寸是否符合管道安裝位置的要求。
2、新裝管路系統，必須在管道沖洗和掃線后再進行孔板的安裝。
3、注意孔板安裝方向“+”號應該向著流束。
4、孔板中心應該和管道中心線相重合，同心度誤差不得超過0.015（1/β -1）的數值。
5、孔板在管道中安裝時應保證其端面與管道軸線垂直、垂直度誤差不得超過±1°。
6、夾緊孔板用的密封墊片（包括環室與法蘭、環室與孔板間），在夾緊后，不得突入管道內壁。
7、孔板安裝處必須嚴密，不允許有泄漏現象存在。因此，安裝工作必須在管道試壓前進行。
8、導壓管應垂直或傾斜敷設，其傾度不得小于1:12。粘度較高的流體，其傾斜度還應增大。當差壓訊號傳送距離大于3米時，導壓管應分段傾斜，并在各最高點和最低點分別裝設集氣器和沉降器。
9、為了避免差壓訊號傳送失真，正負導壓管應盡量靠近敷設，嚴寒地區還應采取防凍措施�？刹捎秒姛峄蛘魵獗�，但要防止被測介質過熱汽化和在導壓管中產生氣體造成假差壓。
10、孔板安裝在垂直主管道上時，取壓口位置，可在取壓裝置的平面上任意選擇。
