智能旋進旋渦流量計產品概述
智能旋進漩渦氣體流量計屬于我公司新型專利產品，該產品采用的是溫壓補償和不銹鋼殼體，采用溫度、壓力牽引補償技術，運用了新一代的信號放大器、獨特的濾波技術、獨特的雙傳感器技術和電路處理 技術，大大提升抗干擾性能，使小流量也具有出色的穩定性，具有功能強、流量范圍寬、操作維修簡單，安裝使用方便等優點，主要技術指標達到國外同類產品先進 水平。
旋進旋渦流量計產品特點
★安全性，高規格
內置式流量傳感器，安全性能高，結構緊湊，溫壓補償和不銹鋼殼體，耐壓，性能穩定，外形美觀。
★數據顯示，一目了然
就地顯示溫度、壓力、瞬時流量和累積流量。
★技術革新
采用新型信號處理放大器和獨特的濾波技術，有效地剔除了壓力波動和管道振動所產生的干擾信號，大大提高了流量計的抗干擾能力，使小流量具有出色的穩定性。
★節能環保
整機功耗極低，能憑內電池長期供電運行，是理想的無需外電源就地顯示儀表。
★特色功能
特有時間顯示及實時數據存儲之功能，無論什么情況，都能保證內部數據不會丟失，可永久性保存。
防盜功能可靠，具有密碼保護，防止參數改動。
★貼心設計
表頭可180°隨意旋轉，方便安裝。
★與傳統的孔板流量計進行比較，智能旋進旋渦流量計具有以下幾個主要特點：
①實現了機電一體化，日常的計量過程不需人工值守；
②工藝安裝條件不苛刻，儀表上、下游直管段可較孔板流量計大大縮短；
③系統的測量準確度能夠滿足目前的貿易計量要求（≤2%）；
④流量測量范圍較寬（qmax/qmin=15～20">），可在孔板流量計無法涉足的部分小流量區域進行有效工作；
⑤體積小、重量輕，離線標定較為方便；
⑥測量信號既可就地顯示，也可按需遠傳；
⑦無可動部件，因此對于一般的測量就不存在儀表的機械磨損；
⑧儀表管理人員勿需專業培訓，流量、壓力及溫度等測量參數可 以從表頭直接讀取并且不必進行折算轉換；
⑨只需定期更換電池（微功耗）及被測介質的參數。

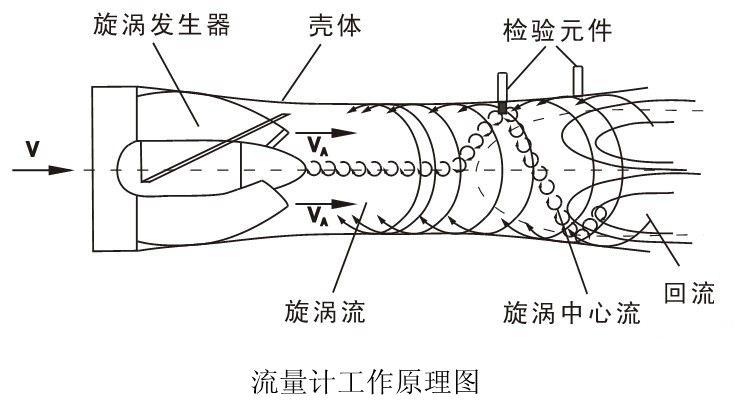

旋進旋渦氣體流量計工作原理
當沿著軸向的流體流量傳感器入品時，在漩渦發生體的作用下，被強制圍繞中心線旋轉，產生漩渦流，漩渦流在文丘利管中旋進，到達收縮段突然節流后，使漩渦流加速，當通過擴散段時，漩渦中心沿一錐形螺旋線進動。此時，漩渦中心通過檢測點的進動頻率與流體的流速成正比。由壓電傳感器檢測到的漩渦流進動頻率信號經放大、濾波、整形后轉換成流量值進行就地顯示或信號選擇。
流量積算儀工作原理：
流量積算儀由溫度和壓力檢測模擬通道、流量傳感器通道以及微處理器單元組成，并配有外輸出信號接口，輸出各種信號。流量計中的微處理器按照氣態方程進行溫壓補償，并自動進行壓縮因子修正，氣態方程如下
式中：
QN——標況下的體積流量(m3/h)；
QV——工況下的體積流量(m3/h；
Pa ——當?shù)卮髿鈮毫Γ↘Pa）；
P ——流量計取壓孔測量的表壓（KPa）；
PN ——標準狀態下的大氣壓力（101.325 KPa）；
TN——標準狀態下的絕對溫度（293.15K）；
T ——被測流體的絕對溫度（K）；
ZN ——?dú)怏w在標況下的壓縮系數；
Z ——?dú)怏w在工況下的壓縮系數；
注：當用鐘罩或負壓標定時取ZN/Z=1，對天然氣(ZN/Z)1/2=FZ為超壓縮因子。按中國石油天然氣總公司的標準SY／T6143－1996中的公式計算
安裝說明
Ⅰ.流量計的安裝
1、流量計安裝時，嚴禁在其進出口法蘭處直接進行電焊，以免燒壞流量計內部零件。
2、對于新安裝或檢修后的管道務必進行清掃，去除管道中的雜物后方能安裝流量計。
3、流量計應安裝在便于維修、無強電磁場干擾、無強烈機械振動以及熱輻射影響的場所；
4、流量計不宜用在流量頻繁中斷和有強烈脈動流或壓力脈動的場合；
5、流量計室外安裝時，上部應有遮蓋物，以防雨水浸入和烈日曝曬影響流量計使用壽命；
6、流量計可任意角度安裝，流體的流向應與流量計上標識的流向一致；
7、在管道施工中，應考慮安裝伸縮管或波紋管，以免對流量計造成嚴重的拉伸或斷裂；
8、流量計應與管道同軸安裝，并防止密封片和黃油進入管道內腔；
9、采用外電源時，流量計必須有可靠接地，不得與強電系統共用地線，在管道安裝或檢修時，不得把電焊系統的地線與流量計搭接。

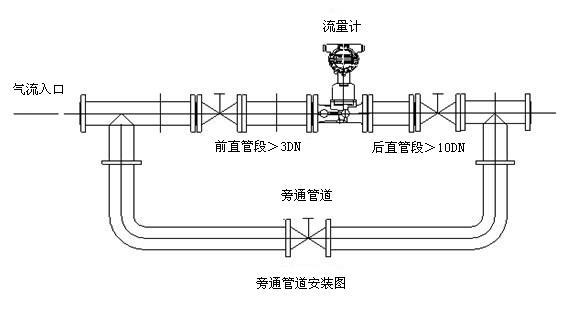

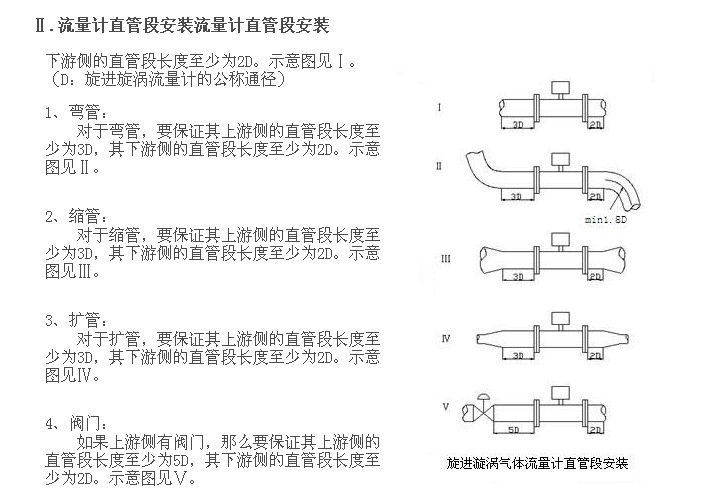

為了不影響流體正常輸送和便于維護，要求按下圖所示安裝旁通管道，并保證前≥3DN、后≥1DN的直管段。
技術參數表
|
型號 |
ABGUXP帶溫壓補償智能旋進漩渦氣體流量計 |
|
公稱通徑DN（mm） |
DN20~DN200 |
|
流量范圍（m3/h） |
2.5~30；4.5~60；10~150；28~400；50~800；150~800；150~2250；360~3600 |
|
儀表系數（m3/h）-1 |
240000，90000，24000，4800，2800，680，210 |
|
壓力等級（MPa） |
1.6；2.5；4.0；6.4等 |
|
準確度（級） |
1.0，1.5 |
|
|
|
標準狀態條件 |
P=101.325kpa，T=293.15K |
|
|
|
|
材質 |
鋁合金殼體，不銹鋼殼體(高壓) |
|
|
|
|
環境溫度 |
-30~+60℃ |
|
|
介質溫度 |
-20~+80℃ |
|
|
相對溫度 |
5%~95% |
|
|
大氣壓力 |
86kpa~106kpa |
|
|
|
|
工作電源 |
外電源：+24VDC 內電源：3.6V鋰電池 |
|
|
整機功耗 |
外電源：＜1W 內電源：＜0.3mW，鋰電池可用二年以上 |
|
|
輸出方式 |
頻率信號 4~20mA電流信號：對應流量0~Qmax ，20mA對應流量可由用戶自己設定。 RS485通訊：可傳輸溫度、壓力、瞬時流量和累計流量參數。 |
|
|
|
|
防爆標志 |
ExdⅡBT4 |
|
|
防護等級 |
IP65 |
|
產品選型：
|
代號 |
口徑 |
流量范圍m3/h |
|
ABGUX-25 |
DN25 |
2．5～30 |
|
ABGUX-32 |
DN32 |
4．5～60 |
|
ABGUX-50 |
DN50 |
10～150 |
|
ABGUX-80 |
DN80 |
28～400 |
|
ABGUX-100 |
DN100 |
50～800 |
|
ABGUX-150 |
DN150 |
150～2250 |
|
ABGUX-200 |
DN200 |
360～3600 |
|
|
代號 |
功能1 |
|
N |
無溫壓補償 |
|
Y |
帶溫壓補償 |
|
|
代號 |
輸出型號 |
|
F1 |
4-20mA輸出（二線制） |
|
F2 |
4-20mA輸出（三線制） |
|
F3 |
RS485通訊接口 |
|
|
代號 |
功能2 |
|
E1 |
1.0級 |
|
E2 |
1．5級 |
|
T |
常溫 |
|
P1 |
1．6Mpa |
|
P2 |
2．5Mpa |
|
P3 |
4．0Mpa（最高可以定做10MPa） |
|
D1 |
內部3.6V供電 |
|
D2 |
DC24V供電 |
|
B1 |
不銹鋼 |
|
B2 |
鋁合金 |
