一、簡介

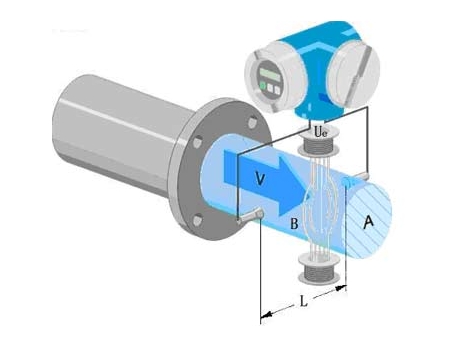

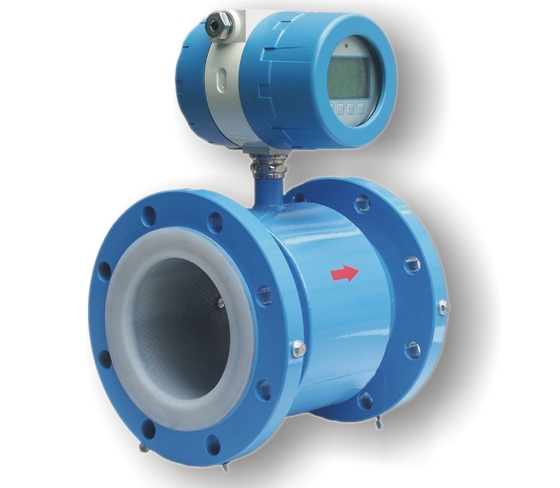

最新研發、生產的JN-LD系列智能型電磁流量計，是由傳感器和轉換器兩部分構成。它是基于法拉第電磁感應定律工作的，用來測量電導率大于5uS／cm導電液體的體積流量，是一種測量導電介質體積流量的感應式儀表。除可測量一般導電液體的體積流量外，還可用于測量強酸強堿等強腐蝕液體和泥漿、礦漿、紙漿等均勻的液固兩相懸浮液體的體積流量。適用介質為任何導電液體。 不適用介質：不導電液體、氣體、蒸汽、負壓管道無法使用。測量不受流體密度、粘度、溫度、壓力和導電率變化的影響。測量管內無阻流部件無壓損直管段要求低。對漿液測量有獨特的適應性。在現場可根據用戶實際需要在線修改量程。被廣泛應用于石油、化工、冶金、輕紡、造紙、食品、制藥、環保等工業部門及市政管理，水利建設、河流疏浚等領域的流量計量。

二、產品特點：
１、測量不受流體密度、粘度、溫度、壓力和電導率變化的影響；
２、測量管內無阻礙流動部件，無壓損，直管段要求較低。對漿液測量有獨特的適應性；
３、系列公稱通徑DN10～DN3000。傳感器襯里和電極材料有多種選擇；
４、電磁流量計的量程范圍寬（最大流量/最小流量），正常適用范圍20：1，一般30：1或更大；
５、轉換器可與傳感器組成一體型或分離型；
６、轉換器采用16位高性能微處理器，2x16LCD顯示，參數設定方便，編程可靠；
７、流量計為雙向測量系統，內裝三個積算器：正向總量、反向總量及差值總量；可顯示．莊、反流量，并具有多種輸出：電流、脈沖、數字通訊、HART，可與計算機、單元組合儀表配套，可完成打印、通訊和聯網的要求；
８、轉換器采用表面安裝技術(SMT)，具有自檢和自診斷功能；
三、主要技術數據：
1、整機和傳感器技術數據
|
執行標準 |
JB／T 9248—1999 |
|
公稱通徑 |
管道式四氟襯里：DN10～DN600
管道式橡膠襯里：DN10～DN3000 |
|
流速范圍 |
0.3～12m／s |
|
精確度 |
DNl5～DN600 |
示值的：±0.3％(流速≥1m／s)；±3mm／s(流速<1m／s) |
|
DN700—DN3000 |
示值的±0.5％(流速≥0.8m／S)；±4mm／s(流速<0.8m／S) |
|
流體電導率 |
≥5uS／cm |
|
公稱壓力 |
4.0MPa |
1.6MPa |
1.0MPa |
0.6MPa |
6.3、10MPa |
|
DNl0～DN50 |
DN65～DN200 |
DN250～DN1000 |
DN1200～DN3000 |
特殊訂貨 |
|
環境溫度 |
傳感器 |
—25℃—十60℃ |
|
轉換器及一體型 |
—10℃—十60℃ |
|
襯里材料 |
聚四氟乙烯、聚氯丁橡膠、聚氨酯、聚全氟乙丙烯(F46)、加網PFA |
|
最高流體溫度 |
—體型 |
70℃ |
|
分離型 |
聚氯丁橡膠襯里 |
80℃；120℃(訂貨時注明) |
|
聚氨酯襯里 |
80℃ |
|
聚四氟乙烯襯里 |
100℃；150℃(訂貨時注明) |
|
聚全氟乙丙烯(F46) |
|
加網PFA |
|
信號電極和接地電極材料 |
不銹鋼0Crl8Nil2M02Ti、哈氏合金C、哈氏合金B、鈦、鉭、鉑／銥合金、不銹鋼涂覆碳化鎢 |
|
電極刮刀機構 |
DN300—DN3000 |
|
連接法蘭材料 |
碳鋼 |
|
接地法蘭材料 |
不銹鋼1Crl8Ni9Ti |
|
進口保護法蘭材料 |
DN65—DNl50 |
不銹鋼1Crl8Ni9Ti |
|
DN200～DNl600 |
碳鋼十不銹鋼1Crl8Ni9Ti |
|
外殼防護 |
DNl5～DN3000分離型橡膠或聚氨酯襯里傳感器 |
IP65或IP68 |
|
其他傳感器、——體型流量計和分離型轉換器 |
IP65 |
|
間距(分離型) |
轉換器距離傳感器一般不超過100m |
2、轉換器技術數據
|
電源 |
交流 |
85—265V，45—400Hz |
|
直流 |
11—40V |
|
操作鍵和顯示 |
按鍵式 |
|
4個薄膜按鍵可設定選擇全部參數，也可利用PC機(RS232)對轉換器設定編程； |
|
3行LCD寬視角、寬溫、帶背光顯示； |
|
第1行顯示流量值； |
|
第2行顯示流量單位； |
|
第3行顯示流量百分比、正向總量、反向總量、差值總量、報警、流速。 | |
|
磁鍵式 |
|
2個磁鍵用于顯示參數的選擇和復位，利用PC機(RS232)對轉換器設定編程； |
|
2行LCD寬視角、寬溫、帶背光顯示： |
|
第1行:磁鍵選擇:顯示流量百分比、正向總量、反向總量、差值總量、報警、流速。 |
|
第2行：顯示流量。 | |
|
內部積算器 |
正向總量、反向總量及差值總量。 |
|
輸出信號 |
單向模擬輸出 |
|
全隔離，負載≤600D．(20mA時)； |
|
上限：0—21mA可選，每檔lmA； |
|
下限：0—21mA可選，每檔1mA； |
|
正、反向流量輸出方式編程。 | |
|
雙向模擬輸出 |
下限限制為�；�4mA，其他同單向模擬輸出。 |
|
雙向脈沖輸出 |
|
兩路輸出分別對應正向和反向流量,頻率0～800Hz,上限1—800Hz可選,每檔IHz； |
|
方波或選定脈寬，選定脈寬上限2．5S，每檔1ms； |
|
無源隔離晶體管開關輸出，可吸收250mA的電流，耐壓35V。 | |
|
雙路報警輸出 |
|
可報警(編程)高／低流量、空管、故障狀態、正，，反向流量、模擬量超量程、脈沖量超量程、脈沖小信號切除，輸出極性可選； |
|
帶隔離保護的晶體管開關輸出,可吸收250mA的電流,耐壓35V.(與脈沖輸出不隔離) | |
|
數字通訊 |
|
RS232，RS485，HART |
3、襯里的選擇
|
襯里材料 |
主要性能 |
最高介質溫度 |
適用范圍 |
|
—體型 |
分離型 |
|
|
聚四氟乙烯（F4) |
是化學性能最穩定的一種塑料，能耐沸騰的鹽酸、硫酸、硝酸和王水，也能耐濃堿和各種有機溶劑。不耐三氟化氯、高溫三氟化氯、高流速液氟、液氧、自氧的腐蝕。 |
70℃ |
100℃ 150℃ (需特殊訂貨) |
1、濃酸、堿等強腐蝕性介質。 2、衛生類介質。 |
|
聚全氟乙丙烯（F46) |
同F4，耐磨性、抗負壓能力高于F4。 |
同上 |
|
|
聚氟合乙烯（Fs) |
適用溫度上限較聚四氟乙烯低，但成本也較低。 |
80℃ |
|
|
聚氯丁橡膠 |
1、有極好的彈性，高度的扯斷力，耐磨性能好。2、耐一般低濃度酸、堿、鹽介質的腐蝕，不耐氧化介質的腐蝕。 |
80℃ 120℃ (需特殊訂貨) |
水、污水、弱磨損性的泥漿礦漿。 |
|
聚氨酯橡膠 |
1、耐磨性能極強。
2、耐腐蝕性能較差。 |
80℃ |
中性強磨損的礦漿、煤漿、泥漿 |
4、進口保護法蘭和接地法蘭(或接地環)的選擇
|
法蘭種類 |
適 用 范 圍 |
|
接地法蘭(或接地環) |
適用于非導體管道，如塑料管道，但有接地電極的傳感器不需要。 |
|
進口保護法蘭 |
當介質有強磨損性時選用。 |
5、電極的選擇
|
電極材料 |
耐蝕及耐磨性能 |
|
不銹鋼0Crl8Nil2M02Ti |
用于工業用水、生活用水、污水等具有弱腐蝕性的介質，適用于石油、化工、鋼鐵等工業部門及，市政、環保等領域。 |
|
哈氏合金B |
對沸點以下的一切濃度的鹽酸有良好的耐蝕性，也耐硫酸、磷酸、氫氟酸、有機酸等非氯化性酸、堿，非氧化性鹽液的腐蝕。 |
|
哈氏合金C |
能耐非氧化性酸，如硝酸、混酸、或鉻酸與硫酸的混合介質的腐蝕，也耐氧化性鹽類如：Fe，”、、Cu”下或含其他氧化劑的腐蝕，如高于常溫的次氯酸鹽溶液、海水的腐蝕 |
|
鈦 |
能耐海水、各種氯化物和次氯酸鹽、氧化性酸(包括發煙硫酸)、有機酸、堿的腐蝕。不耐較純的還原性酸(如硫酸、鹽酸)的腐蝕，但如酸中含有氧化劑(如硝酸、Fc＋＋、Cu＋＋)時，則腐蝕大為降低。 |
|
鉭 |
具有優良的耐蝕性和玻璃很相似。除了氫氟酸、發煙硫酸、堿外，幾乎能耐——切化學介質(包括沸點的鹽酸、硝酸和l 50℃以下的硫酸)的腐蝕。在堿中刁；耐蝕。 |
|
鉑／鈦合金 |
幾乎能耐——切化學介質，但不適用于王水和銨鹽。 |
|
不銹鋼涂覆碳化鎢 |
用于無腐蝕性，強磨損性的介質。 |
|
注： 由于介質種類繁多，其腐蝕性又受溫度、濃度、流速等復雜因素影響而變化，故本表僅供參考。用戶應根據實際情況自己做出選擇，必要時應做擬選材料的耐腐試驗，如掛片試驗。 |
四、YH-LD系列智能型電磁流量計儀表選型
1、量程范圍確認
一般工業用智能型電磁流量計被測介質流速以2～4m/s為宜，在特殊情況下，最低流速應不小于0.2m/s，最高應不大于8m/s。若介質中含有固體顆粒，常用流速應小于3m/s，防止襯里和電極的過分磨擦；對于粘滯流體，流速可選擇大于2m/s，較大的流速有助于自動消除電極上附著的粘滯物的作用，有利于提高測量精度。
在量程Q已確定的條件下，即可根據上述流速V的范圍決定流量計口徑D的大小，其值由下式計算：
Q=πD2V/4
Q:流量（㎡/h）D:管道內徑 V：流速（m/h）
智能型電磁流量計的量程Q應大于預計的最大流量值，而正常的流量值以稍大于流量計滿量程刻度的50為宜。
2、YH-LD系列智能型電磁流量計參考流量范圍
|
口徑mm |
流量范圍m3/h |
口徑mm |
流量范圍m3/h |
|
φ15 |
0.06~6.36 |
φ450 |
57.23～5722.65 |
|
φ20 |
0.11～11.3 |
φ500 |
70.65～7065.00 |
|
φ25 |
0.18～17.66 |
φ600 |
101.74～10173.6 |
|
φ40 |
0.45～45.22 |
φ700 |
138.47～13847.4 |
|
φ50 |
0.71～70.65 |
φ800 |
180.86～18086.4 |
|
φ65 |
1.19～119.4 |
φ900 |
228.91～22890.6 |
|
φ80 |
1.81～180.86 |
φ1000 |
406.94～40694.4 |
|
φ100 |
2.83～282.60 |
φ1200 |
553.90～55389.6 |
|
φ150 |
6.36～635.85 |
φ1600 |
723.46～72345.6 |
|
φ200 |
11.3～1130.4 |
φ1800 |
915.62～91562.4 |
|
φ250 |
17.66～176.25. |
φ2000 |
1130.4～113040.00 |
|
φ300 |
25.43～2543.40 |
φ2200 |
1367.78～136778.4 |
|
φ350 |
34.62～3461.85 |
φ2400 |
1627.78～162777.6 |
|
φ400 |
45.22～4521.6 |
φ2600 |
1910.38～191037.6 |
3、YH-LD系列智能型電磁流量計選型譜
|
型號 |
通徑 |
|
|
YH-LD |
10~3000 |
|
|
|
代號 |
安裝形式 |
|
|
S |
一體式 |
|
L |
分體式 |
|
|
代號 |
轉換器型號 |
|
ZA |
圓形 |
|
ZB |
方形 |
|
|
代號 |
輸出信號 |
|
I.4 |
4~20mA |
|
f |
頻率 1KHz |
|
Rs |
串行通訊（485） |
|
C |
控制輸出 |
|
|
代號 |
防爆要求 |
|
N |
無防爆 |
|
EX |
防爆（僅適用于分體式） |
|
|
代號 |
介質溫度 |
|
T1 |
≤65℃ |
|
T2 |
≤120℃ |
|
T3 |
≤180℃(僅適用于分體式） |
|
|
代號 |
內襯材質 |
|
NE |
氯丁橡膠（≤65℃） |
|
PTFE |
聚四氟乙烯（≤189℃） |
|
PVC |
聚氯乙烯（≤70℃） |
|
|
代號 |
電極材質 |
|
316L |
不銹鋼 |
|
HC |
哈氏合金C |
|
HB |
哈氏合金B(yǎng) |
|
Ti |
鈦 |
|
Ta |
鉭 |
五、智能型電磁流量計的安裝
1、智能型電磁流量計應盡量安裝在干燥通風之處，不宜在潮濕、易積水的地方安裝。
2、安裝位置的選擇，傳感器上流向標志與管道內被測介質流動的方向必須一致。
3、智能型電磁流量計應盡量避免日曬雨淋，環境溫度應在-20--60℃及相對濕度小于95%。
4、選擇便于維修，活動方便的地方。
5、電磁型電磁流量計應安裝在水泵后端，決不能在抽吸側安裝；閥門應安裝在流量下游�！ �
6、盡量遠離具有強電磁場的設備。如大型電機、大型變壓器等。
7、安裝場所不應有強烈震動，環境溫度變化不大。便于安裝、維修的場所。
8、安裝位置必須保證測量管內始終充滿被測介質。
9、選擇流體流動脈沖較小的地方，即應遠離泵和局部阻力件(閥門、彎頭等)。
10、測量雙相流體時，應選擇不易引起相分離的地方。
11、應盡量避免安裝在管內呈現負壓的地力。
12、為在工藝管道不中斷流量情況下清洗電極和測量管，傳感器可采用并聯安裝，并帶清洗口。
